カメラ基板が到着

FPGA/CPLD CAD

Spartan-6 LX9 MicroBoard用カメラスタック基板が到着しました。LPDDRを読み書きするMCBの速度評価をしたいと思います。
10月31日に発注したので到着まで27日かかった模様。
3電源回路ですが部品点数がかなり少ないので2層で十分です。
FusionPCBに発注しました。

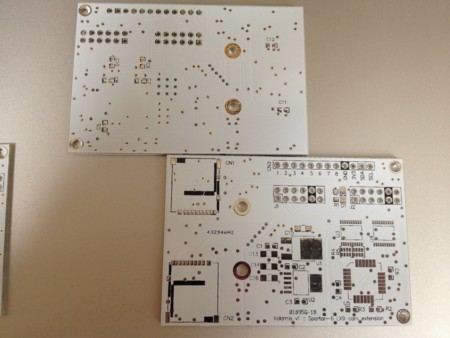

基板の表と裏面
f:id:Lynx-EyED:20111127121224j:image
自分の記憶ではデフォルトの緑レジストで頼んだ気がしたのですが、いま履歴を見返したら白にしてました。目がチカチカする。笑
viaのtentingが発注時と違う気が…まあいいか。

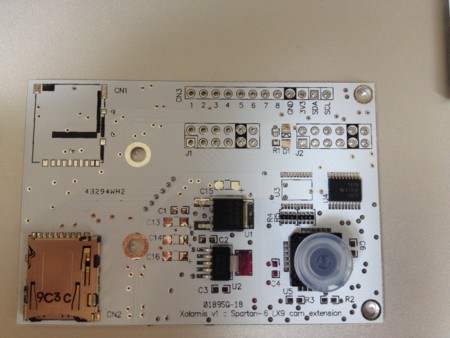

取り急ぎ、主要部品の位置合わせ…
f:id:Lynx-EyED:20111127121259j:image
問題なさそうです。仕上がりを見ると、もう少し部品を密にしても良さそうですね。

※28日追記
FusionPCBで基板を10枚頼んだのですが、e-checkを全部してもらったものの、ショートやレジストが勝手に剥がれない
まともに使用できる基板はそのうち3枚でした…
ちょっとひどすぎるよ…

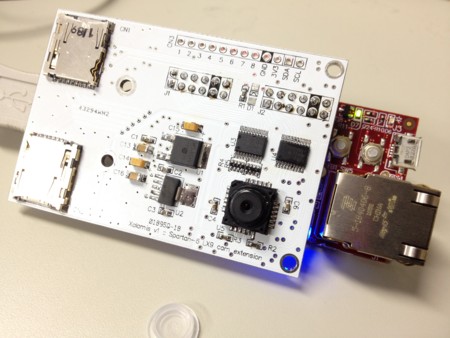

というわけで、とりあえず使えそうな基板にはんだ付けしました。
f:id:Lynx-EyED:20111129182320j:image
